UCCNＣの基礎的な使用方法の
動画はこちら
リンク先のＹＯＵＴＵＢＥの設定で字幕設定を日本語に設定すると
日本語字幕が表示されます
|
|
(特徴)

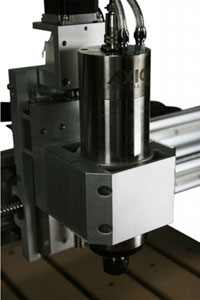

■ エレクトロスピンドルの採用で、高精度、且つ、高い処理能力を実現しました。
■48Vステッピングモータの採用で保持トルクがアップ。
■ 木材、人口木材の加工のみならず樹脂、アルミ等の非鉄金属の加工にも使用可能です

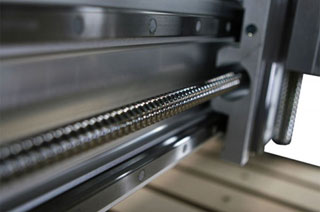

■ スピンドルの送り機構に高精度のボールネジを採用。
■ 機械本体は頑丈な鉄製フレーム構造。
■ ガントリークリアランスは165mm。
■ ガントリーサポートは鋳鉄製で機械の剛性を高めました。
■ テーブルはインターロッキングアルミ製。
■ 全ての軸のガイドは角柱ガイド。
■ 産業用DSP CNCモーションコントロールシステムを採用。
■ MDFスポイルボードを装備。
|
仕 様
| 電源 |
単相200V 10A |
| X軸行程 |
610mm |
| Y軸行程 |
A22D : 610mm,
A23D 915mm
A24D 1210mm |
| Z軸行程 |
153mm |
| C軸行程 |
360° |
| スピンドル |
水冷 エレクトロスピンドル2.2kw(3HP) |
テーブル作業
エリア |
A22D :995mm×721mm
A23D :1300mm×721mm
A24D :1600mm×721mm |
加工速度
(最高Y軸) |
300 IPM (5000mm/min) |
| 位置決め精度 |
±0.10mm |
| コレット |
ER20 |
| コレットチャック |
6mm, 12mm |
| スピンドルスピード |
0〜24000RPM |
| リニアガイドウェイ |
X/Y/Z |
| 作業テーブル |
高精度アルミニウム押出 |
| ガントリーブリッジ |
高精度アルミニウム押出 |
| ガントリーサポート |
低比重アルミ合金 |
ガントリー
クリアランス |
165mm |
| マシンベース |
全溶接スチールフレーム |

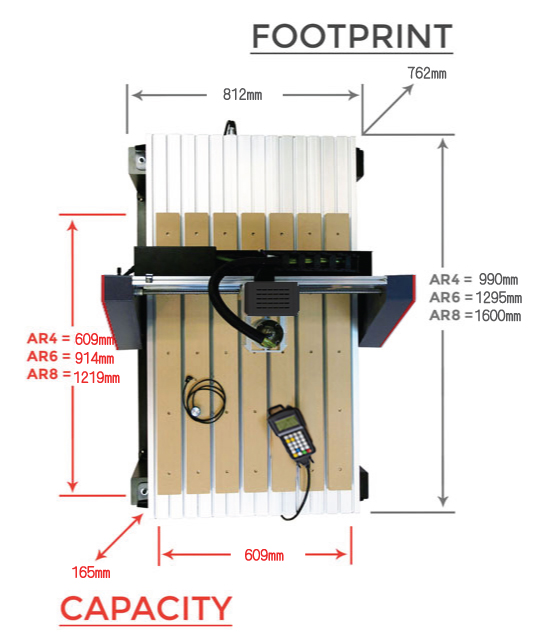

機械設置に必要
な床寸法 |
A22D :995mm×949mm
A23D :1300mm×949mm
A24D :1600mm×949mm |
| 機械の高さ |
769mm |
| 重量 |
A22D :120kg
A23D :136kg
A24D :150kg |
|
|
| コントローラー |
| DSP CNC モーションコントロールシステム |
| サポート: スタンダードGコード, PLTフォーマット, メインストリームCAMソフト (Type3, Art cam, UG, Pro/E,
Master CAM, Cimatron, Wentai) |
| USB ポート, U disc, カードリーダーファイル, Plug & Play |
| サポート言語: 英語 |
|
| 商 品 |
品 番 |
価 格
(税込,送別) |

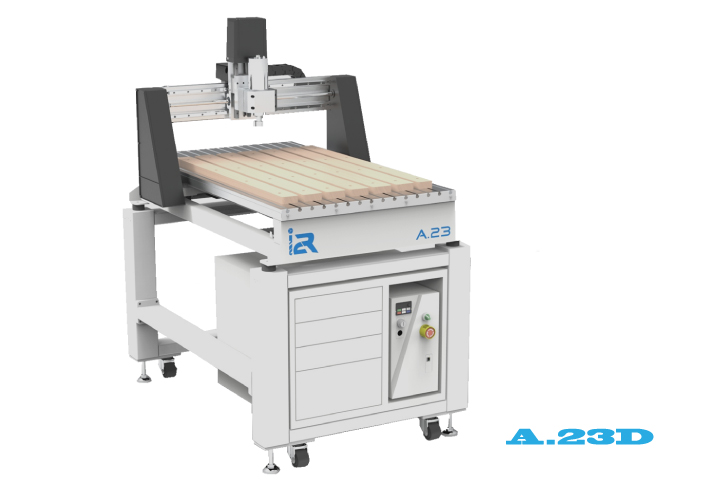

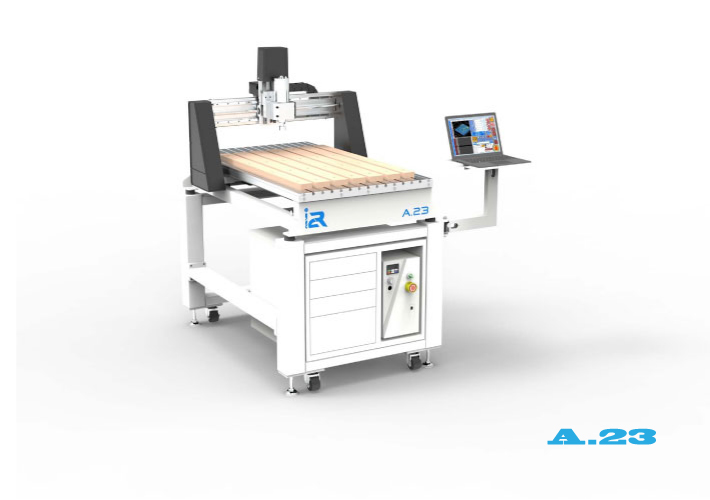

| CNCルーター |
A22
A23
A24
A22D
A23D
A24D |
1,150,800円
1,150,800円
1,203,900円
1,203,900円
1,266,700円
1,266,700円
|
スタンド
|
stand4
stand6
stand8 |
118,900円
129,900円
146,900円 |

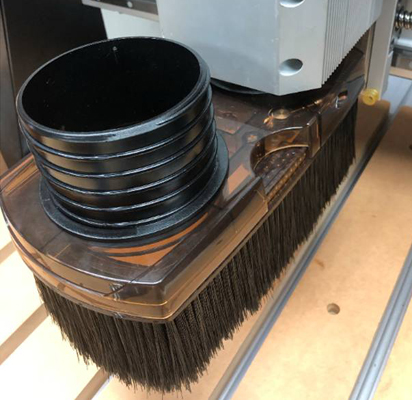

集塵用
アタッチメント |
ADS |
32,000円 |
| オーバーアーム集塵システム |
AOD468 |
97,900円 |

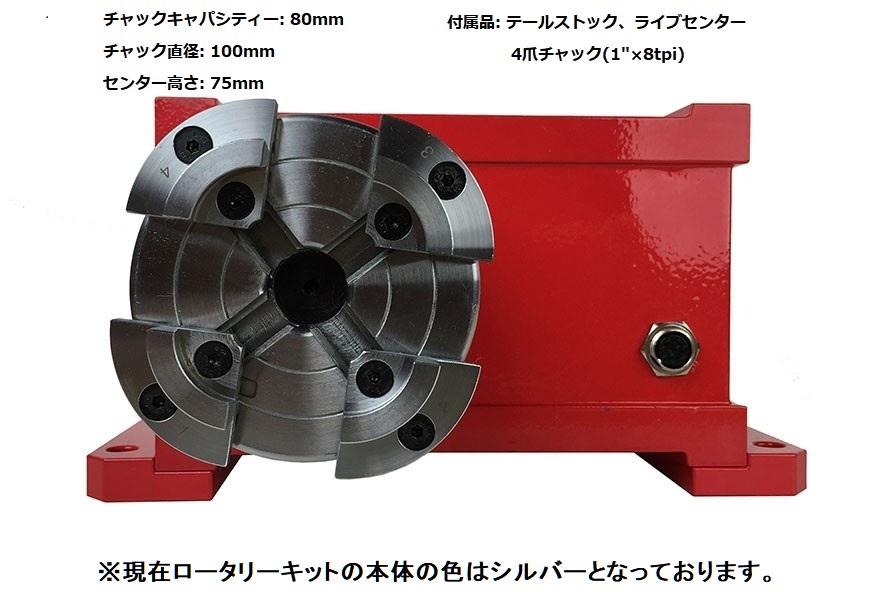

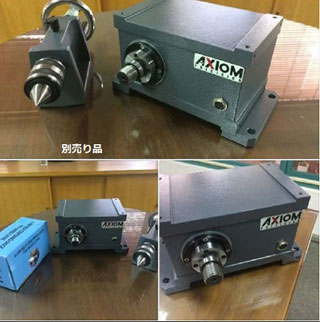

| 4軸用ロータリーキット |
ARK360 |
169,000円 |
| ツールボックス |
ARTB |
97,900円 |

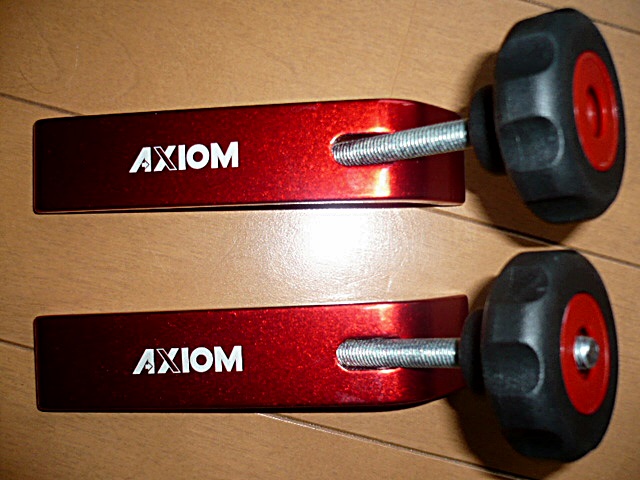

T溝用ホールドクランプ
(2ヶ入り) |
2HDC |
3,900円 |

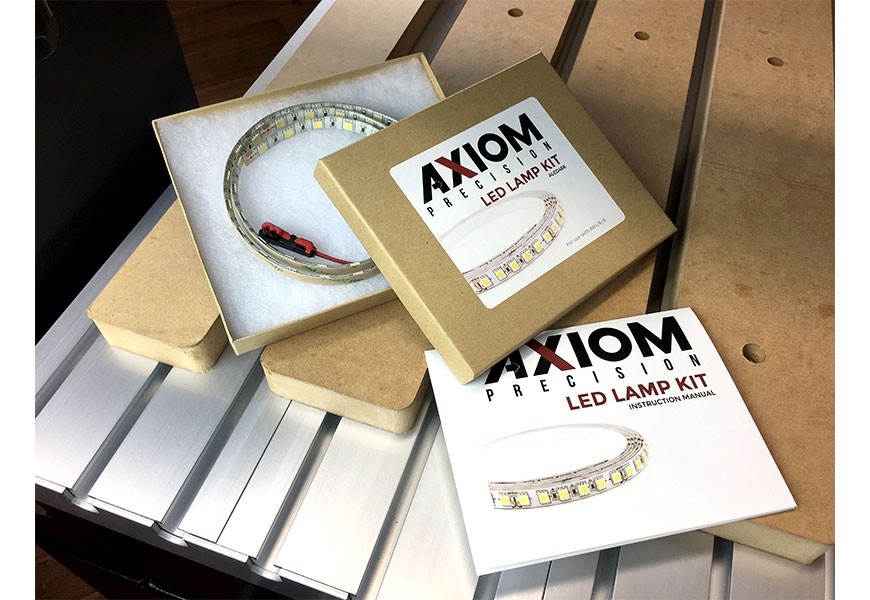

LEDランプキット
|
ALED468 |
5,900円 |
| Laptopスタンド |
I2R‐LS‐000 |
32,900円 |
| ER20コレット1/4インチサイズ |
14ER20 |
1,600円 |
| ER20コレット1/2インチサイズ |
12ER20 |
1,600円 |
| ※上記のアクセサリの価格は、CNC本体と一緒の注文の場合のみに適用されます。 |
|
下記コントローラーから選べます
 |

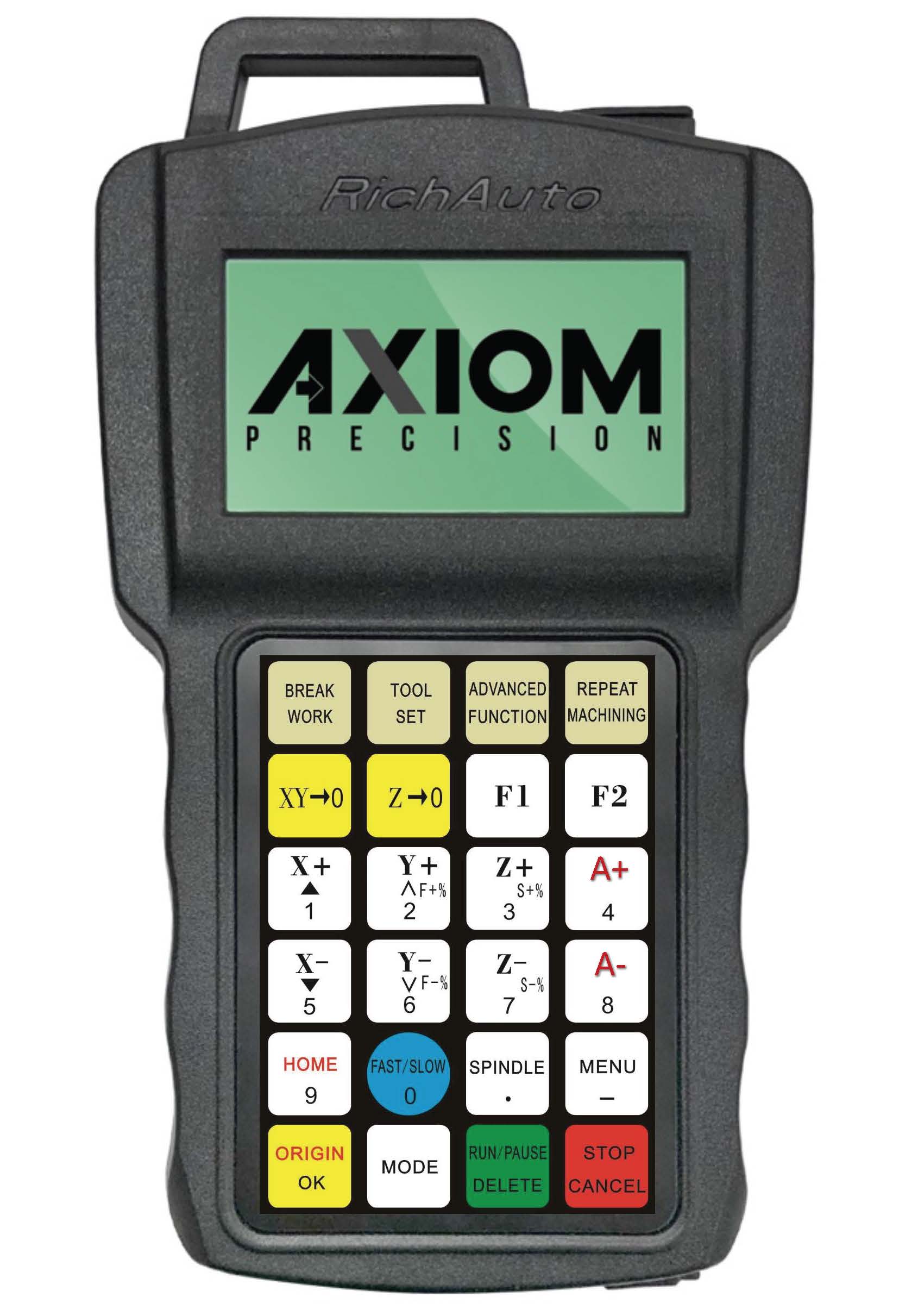

| DSPコントローラー |
 |

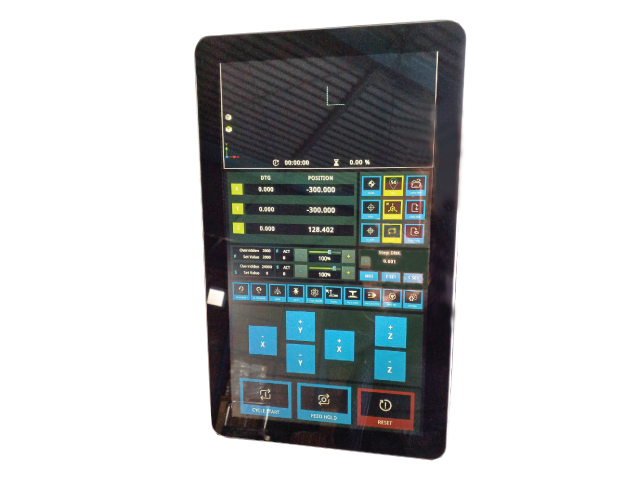

| iCNCコントローラー
|
 |

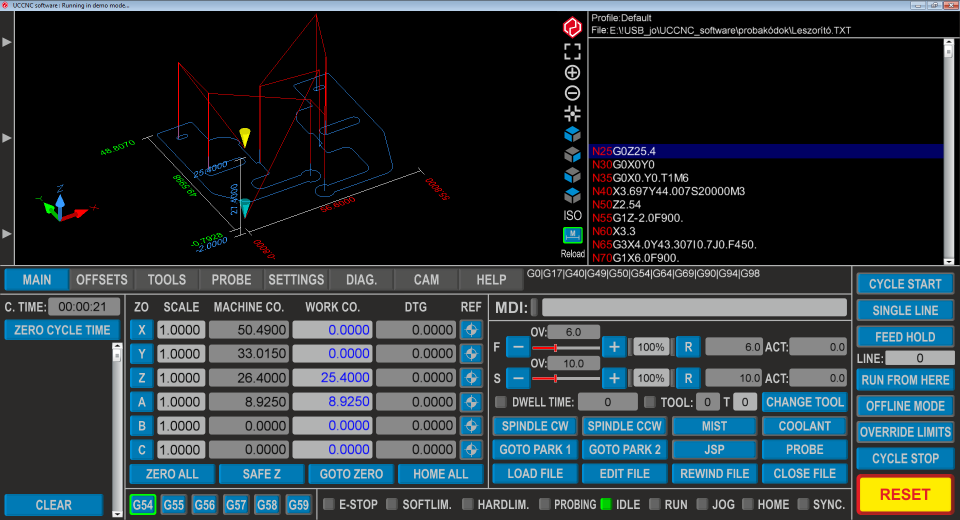

| UCCNC表示画面
|
|
印刷用カタログPDFはこちら
|
