X・Y 2軸の自動位置決め |
|
|
主軸・ドリル周辺の危険領域をビジョンシステムで監視します。 |
|
 |

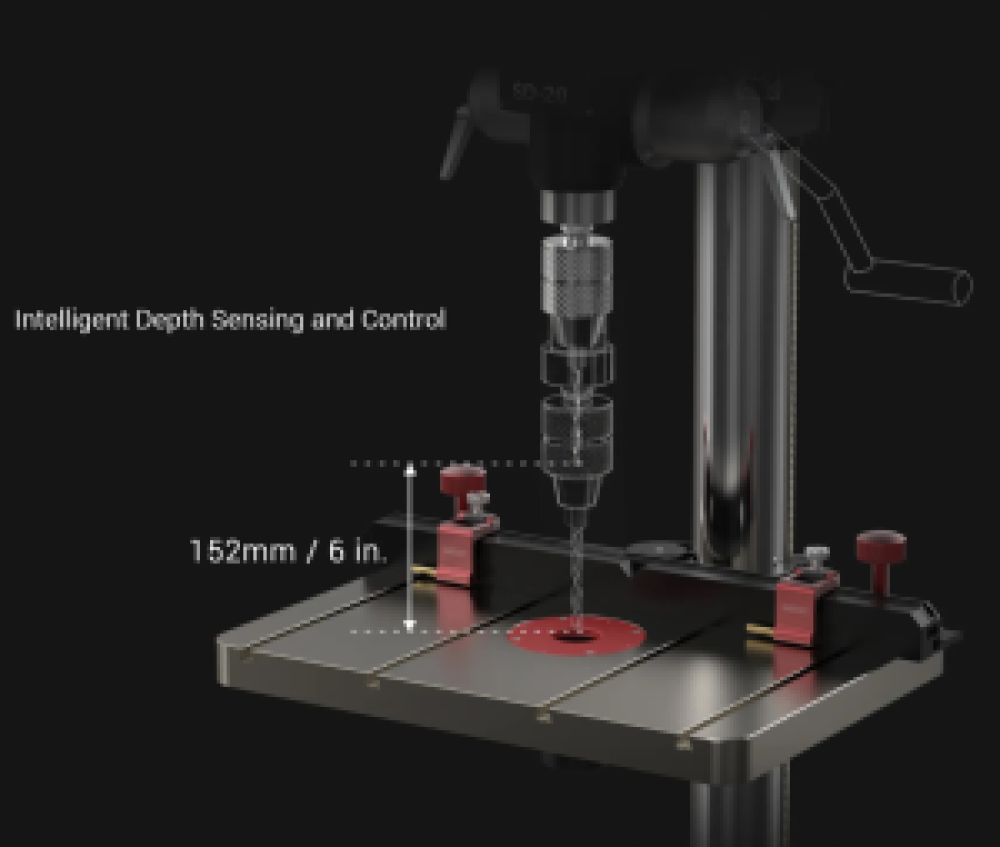

インテリジェント深さ検知・制御 152mm（6インチ）のスピンドルストロークを内蔵センサーでリアルタイム に監視。ドリル刃の上下位置を把握し、安定した穴あけ深さと繰り返し 精度を実現します。 |
 |

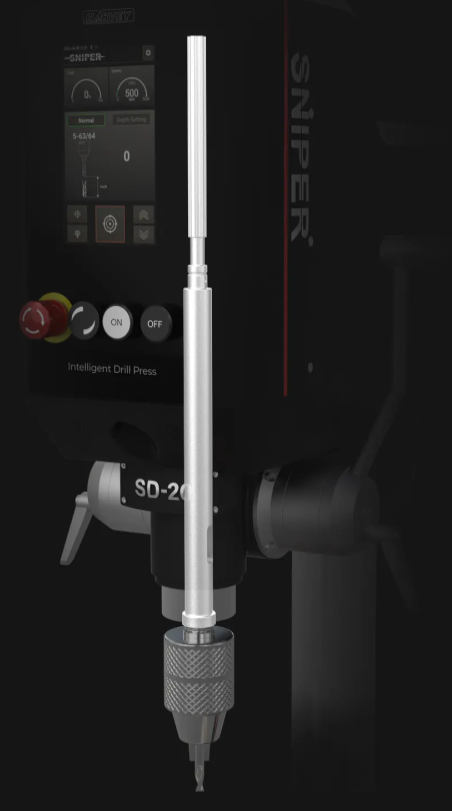

CNCグレードの高精度スピンドル 高炭素鋼製・硬度55～60 HRCのスピンドルを採用し、ラジアル振れを 0.015mm以内に抑えています。 |
 |

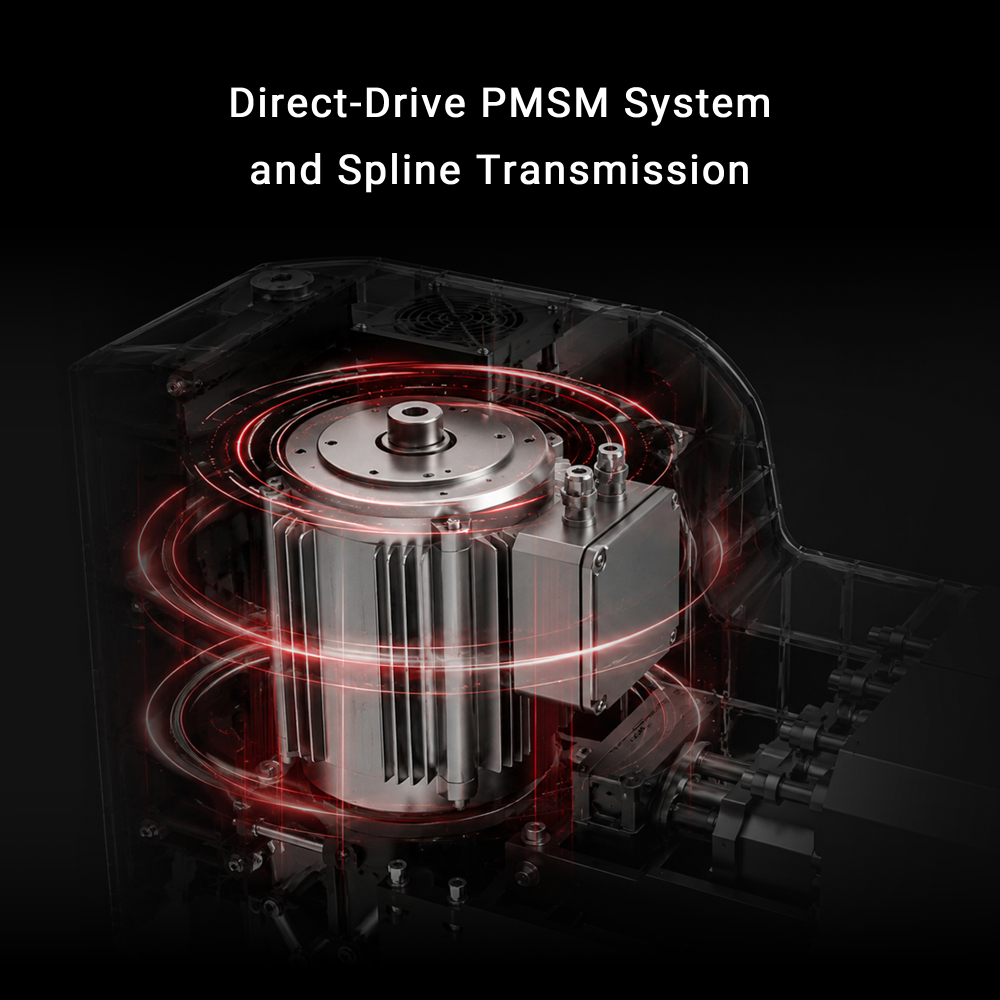

ベルトやプーリーを介さないPMSMダイレクトドライブを採用。 電子制御による50～3,600rpmの無段階速度調整と、スプライン機構 による主軸駆動を実現 |
 |

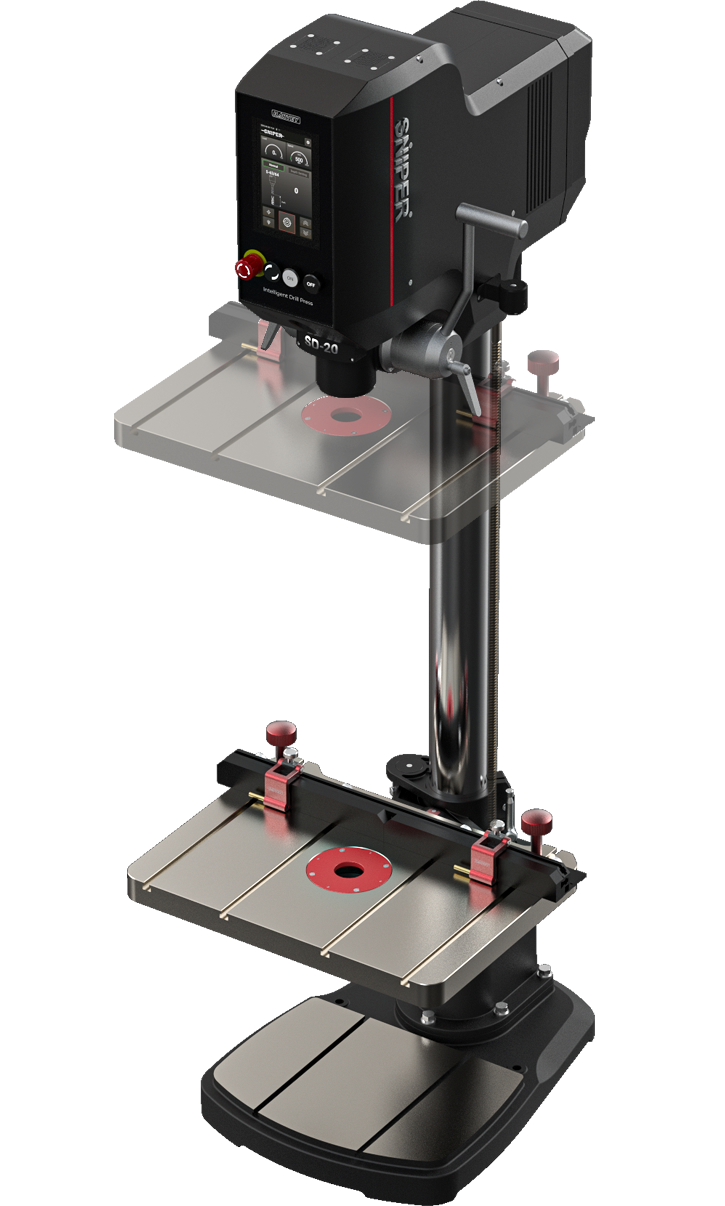

テーブルは電動昇降式。ハンドル操作なしでスムーズに高さ調整ができ、 重量のある材料を載せた状態での調整も容易です |
 |

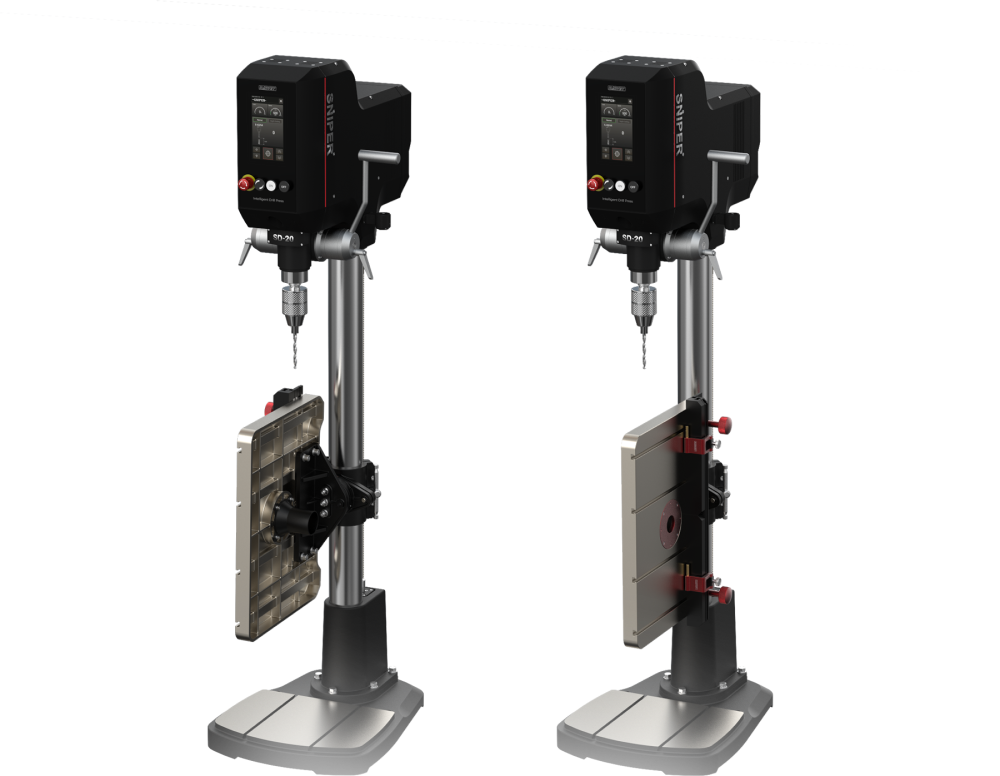

テーブルは±90°傾斜することができ、材料の小口の穴あけ にも威力を発揮します。 |
 |

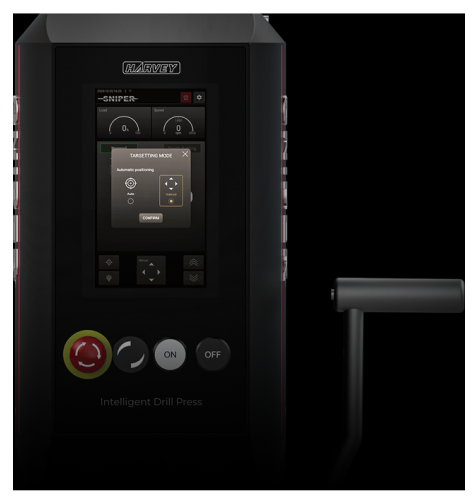

7インチの高精細ディスプレイで、モーター出力、回転数、運転状況、 システム状態をリアルタイムに確認できます。 |
 |

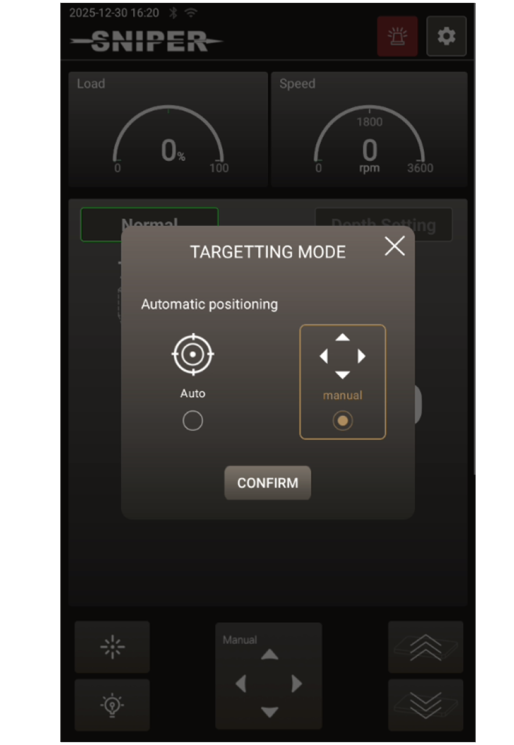

AIによる自動位置決めと、0.1mm単位の手動微調整を自由に 切り替えられます。 |
| （商品仕様） | ||
| 電源 | 単相200V 50/60Hz | |
| モーター | 2HP(1.5kw), 永久磁石同期モーター | |
| 振り (主軸中心からコラム間距離×2) |
508mm | |
| スピンドルテーパー | MT-2 | |
| スピンドルスピード | 50～3600RPM | |
| スピンドルストローク | 152mm | |
| ドリルビットサイズ | 1～16mm | |
| スピンドルエンドからテーブルまでの最大距離 | 772mm | |
| スピンドルエンドからベースまでの距離 | 1179mm | |
| チャックエンドからテーブルまでの 最大距離 |
668.5mm | |
| チャックエンドからベースまでの 距離 |
1075.5mm | |
| 自動位置決め範囲 |
±16×±12.5mm | |
| 自動位置決め高さ (材料表面からスピンドルエンドまでの距離) |
145～326mm |
|
| 支柱径 | 90mm | |
| テーブルサイズ | 560×418.5mm | |
| Tスロット | 25.4×4.25×19.05mm | |
| テーブルインサート | 直径127×14mm | |
| テーブル傾斜角度 | ±90° | |
| ヘッド回転範囲 | 180° | |
| 重量(Gross)梱包重量 | 195kg | |
| 梱包サイズ | 772×624×2042mm | |
