UCCNＣの基礎的な使用方法の
動画はこちら
リンク先のＹＯＵＴＵＢＥの設定で字幕設定を日本語に設定すると
日本語字幕が表示されます
|
(特徴)

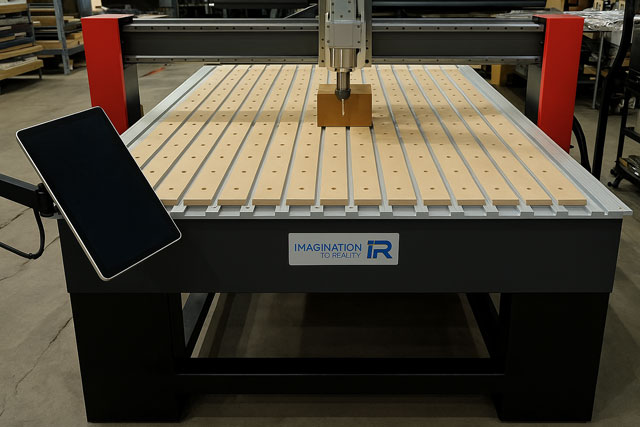

■ 木材、人口木材加工のみならず樹脂、アルミ等の非鉄金属にも使用可能です。
■4軸対応機種です。
■エレクトロスピンドルの採用で、高精度、且つ高い処理能力を実現しました。
■ スピンドルの送り機構に高精度のボールネジを採用。
■ サーボモーター採用で、正確、且つ高速の加工が可能。
■ 機械本体は頑丈な鉄製フレーム構造。
■ ガントリークリアランスは203mm。
■ ガントリーサポートは鋳鉄製で機械の剛性を高めました。
■ テーブルはインターロッキングアルミ製。
■ 全ての軸のガイドは角柱ガイド。
■ 産業用DSP CNCモーションコントロールシステムを採用。
■ MDFスポイルボードを装備。
|
仕 様
| 電源 |
単相200V 15A |
| X軸行程 |
1220mm |
| Y軸行程 |
1220mm |
| Z軸行程 |
195mm |
| スピンドル |
水冷エレクトロスピンドル 2.2kw(3HP) |
テーブル作業
エリア |
1300mm×1760mm |
加工速度
(最高Y軸) |
320IPM (8000mm/min) |
| 位置決め精度 |
±0.05mm |
| コレット |
ER20 |
| コレットチャック |
6mm, 12mm |
| スピンドルスピード |
0〜24000RPM |
| リニアガイドウェイ |
X/Y/Z |
| 作業テーブル |
高精度アルミニウム押出 |
| ガントリーブリッジ |
高精度アルミニウム押出 |
| ガントリーサポート |
低比重アルミ合金 |
ガントリー
クリアランス |
203mm |
| マシンベース |
全溶接スチールフレーム |

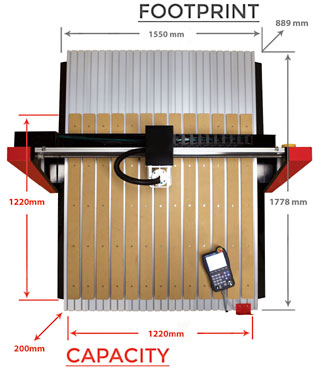

機械設置に必要
な床寸法 |
1778mm×1550mm |
| 機械の高さ |
890mm |
| 重量 |
575kg |
|
|
| コントローラー |
DSP CNC モーションコントロールシステム
RichAuto B58 コントローラー |
| サポート: スタンダードGコード, PLTフォーマット, メインストリームCAMソフト (Type3, Art cam, UG, Pro/E,
Master CAM, Cimatron, Wentai) |
| USB ポート, U disc, カードリーダーファイル, Plug & Play |
| サポート言語: 英語 |
|
| 商 品 |
品 番 |
価 格
(税込,送別) |
CNCルーター
(スタンド含む) |
i2R E.44 |
詳細はお見積もりで
! |
| 集塵用アタッチメント |
ADS |
32,000円 |
| オーバーアーム集塵システム |
AOD468 |
97,900円 |
| 4軸用ロータリーキット |
ARK360 |
169,000円 |
T溝用ホールドクランプ
(2ヶ入り) |
2HDC |
3,900円 |
| ER20コレット1/4インチサイズ |
14ER20 |
1,600円 |
| ER20コレット1/2インチサイズ |
12ER20 |
1,600円 |
| ※上記のアクセサリの価格は、CNC本体と一緒の注文の場合のみに適用されます。 |
|
|
(ソフトウェアのご紹介)
2DのCAMソフトでお勧めは
Vcarve Pro (日本語版)
Fusion360
Cut3D(英語版)
PhotoVcarve(英語版)
|
