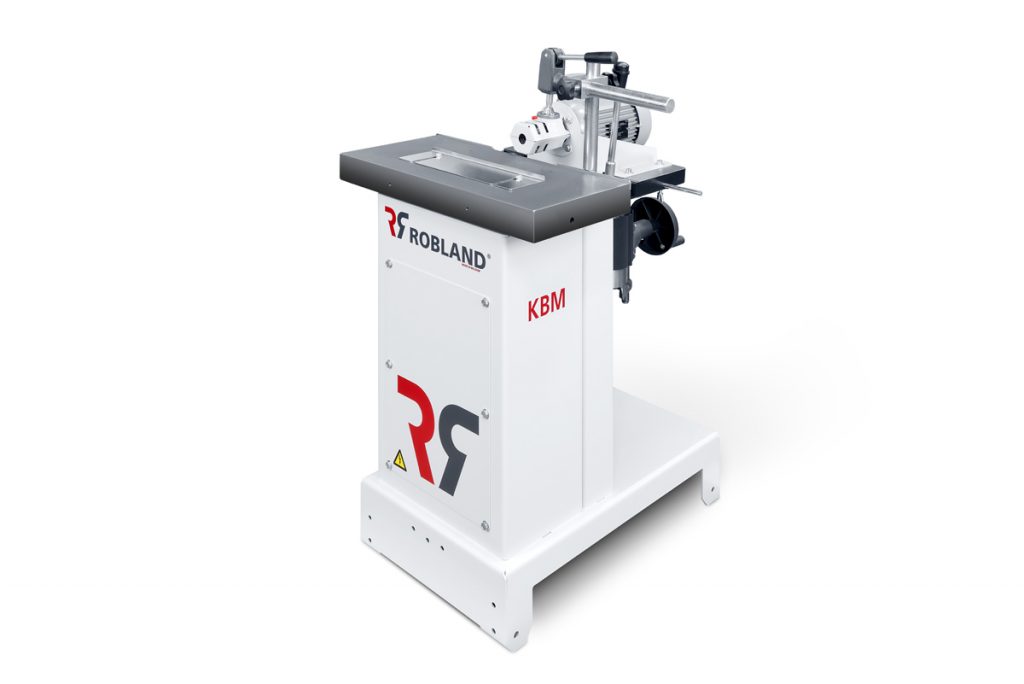

Robland 横軸ボール盤 (木口加工機)  KBM

棒状の材料の木口に正確に穴を開けるのは、木工の中でもで頭を悩ます加工の一つです。

横軸のボーリングマシンがあれば別ですが、通常はハンドドリルで慎重に開けるか、冶具を作ってルーターで開ける等になります。しかし、なかなか思った様な精度は得られないものです。
その様な加工が高精度に簡単に出来るのが「
横軸ボール盤」です。

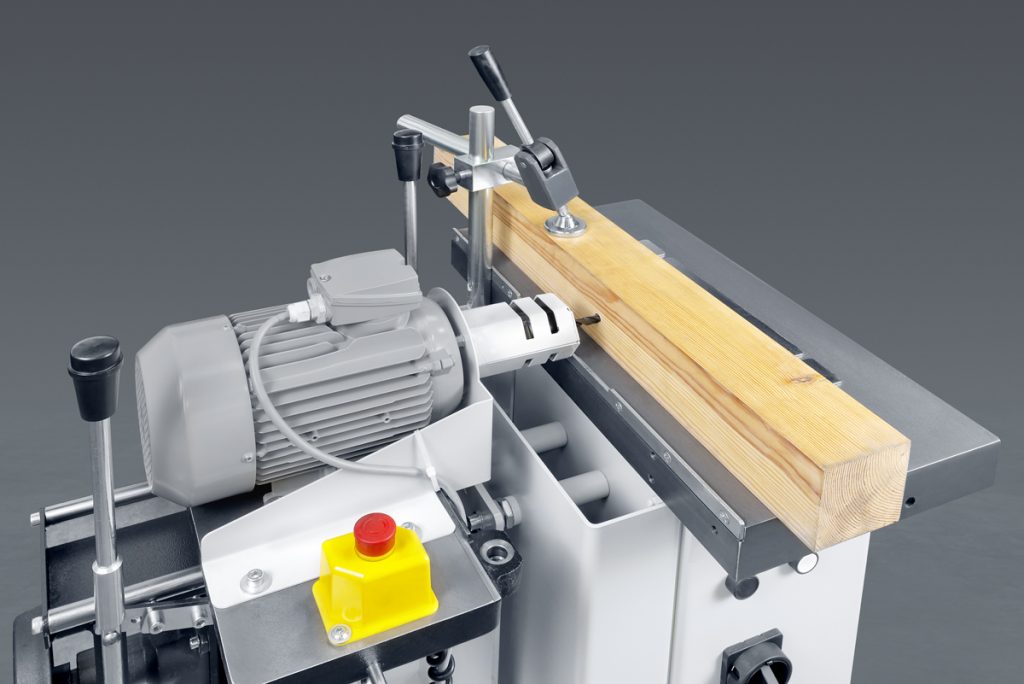

別名「木口加工機」と呼ばれているように、「木口」「木端」の様々な加工が高精度で安全に行えます。安全さの理由は、標準で装備されている強力なホールドダウンクランプによるものです。
この機械を使う有効な加工は、「框のダボ組」「ルーズテノンの穴加工」等があり、特に、ホゾの代わりにダボやルーズテノンにすることにより、角度の付いた継ぎ手加工が簡単かつ正確に出来ます.具体的には、「引き出し等の引き手の堀込み加工」「二枚丁番の座グリ加工」等があげられます。
これら以外にもルーターを駆使すれば可能だけど手間が掛かる加工が、簡単、高精度に可能になります。その最大の理由は、材料を定盤に高さ位置を正確に固定出来、尚且つ、前後左右にスライド出来、それぞれにストッパーが設定出来るようになっているということです。
※この動画は、横軸ボール盤の使用一般のデモ用の為、販売されているものとは仕様等で一致しておりません。
木工房クラフソン主宰の谷口清人氏にお話頂く”知らなきゃ損!?横軸ボール盤の知られざる魅力!!”こちらからご覧頂けます。
第1回 モータイザーって何?
 第2回モータイザーの有用性 第3回モータイザーの活用



 画像をクリックすると大きな画像でご覧になれます。

(特徴)
■機械のベースは頑丈な鉄骨構造で、機械全体を安定させます。
■各テーブルは頑丈な鋳鉄製です。

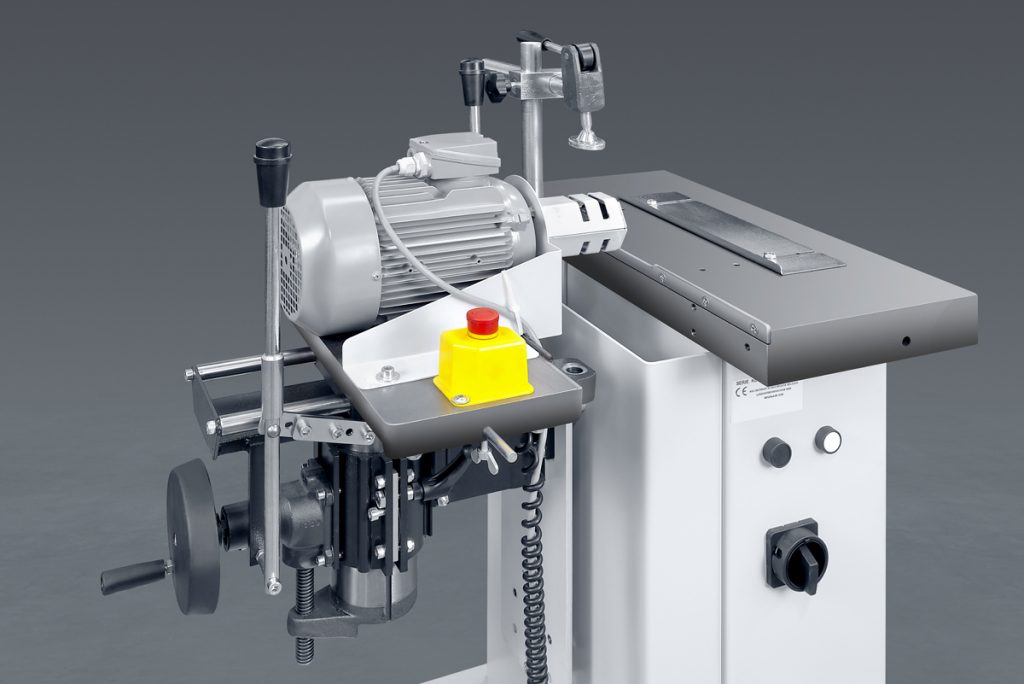

■ボール盤ヘッドは、2つのレバー操作で正確な穴あけができます。
■材料の硬材にも十分耐えうる仕様。



(LBM)
モーター 三相200V, 50/60Hz, 2.2kw
乃至は単相200V, 50/60Hz, 2.2kw
ストローク(横方向) 165mm
ストローク(垂直方向) 85mm
ストローク(深さ) 140mm
テーブル 430×210mm
チャック 16mm
重量 180kg

商     品 品 番 価 格(税込)
横軸ボール盤 KBM 課かにつきましてはお問い合わせください

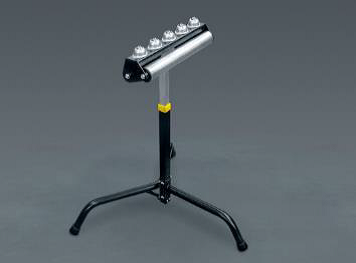

サポートローラー 24,900円
コレットセット 18種類
3-20mm
89,900円
