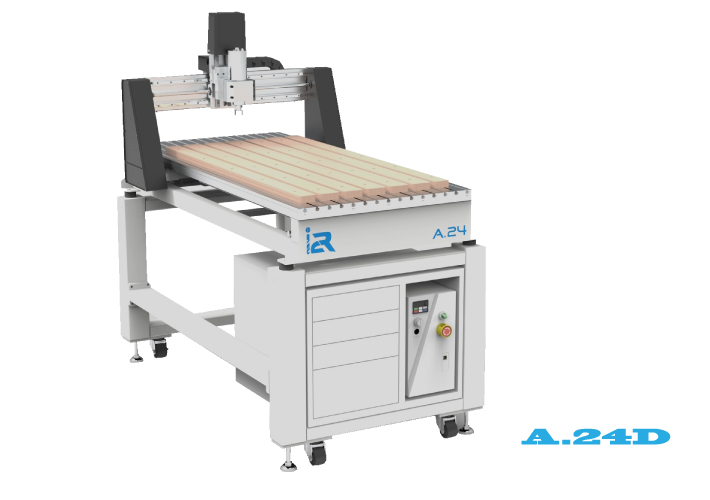

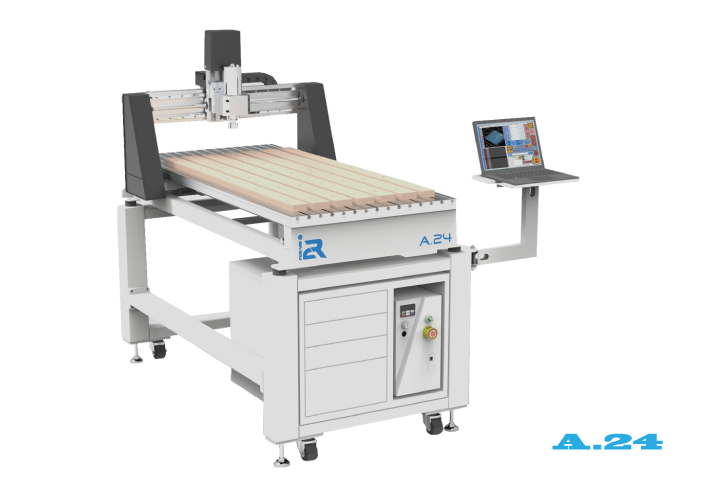

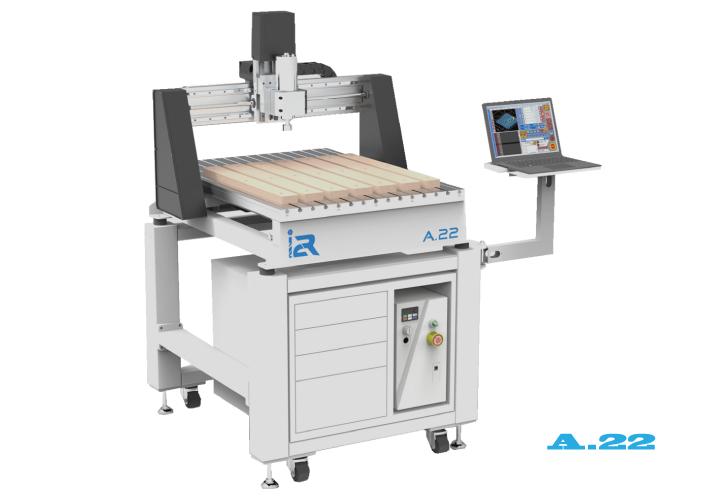

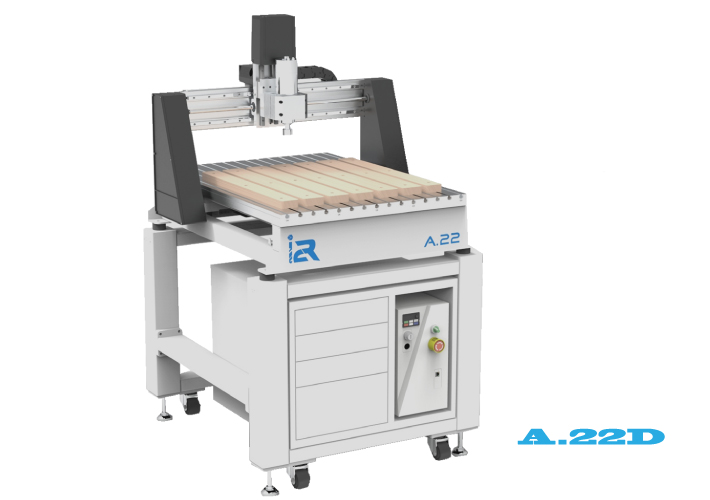

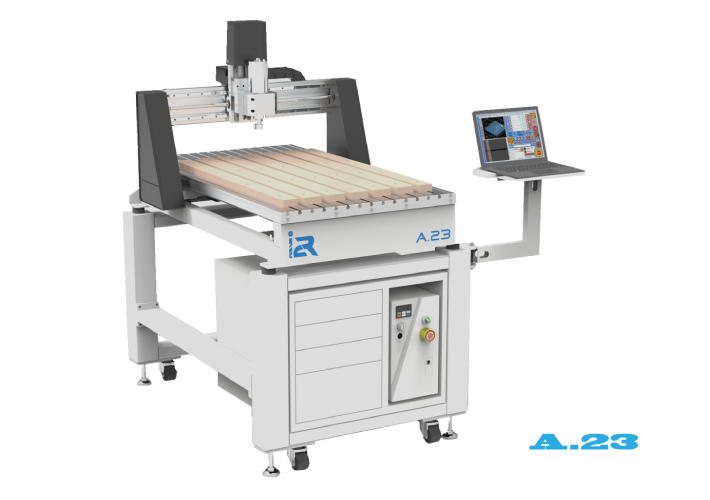

i2R CNC ルーター 　(4軸対応機種)
(A.22D, A.23D, A.24D A.22, A.23, A.24)

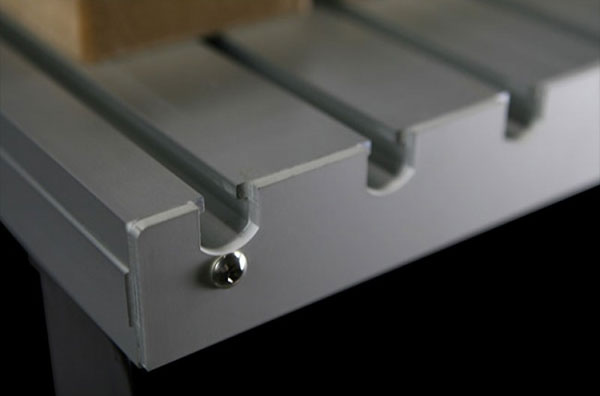

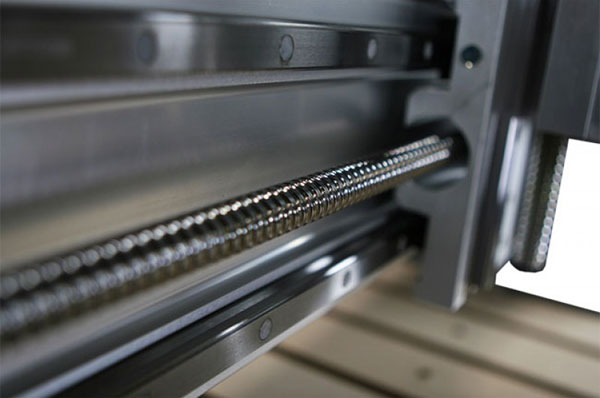

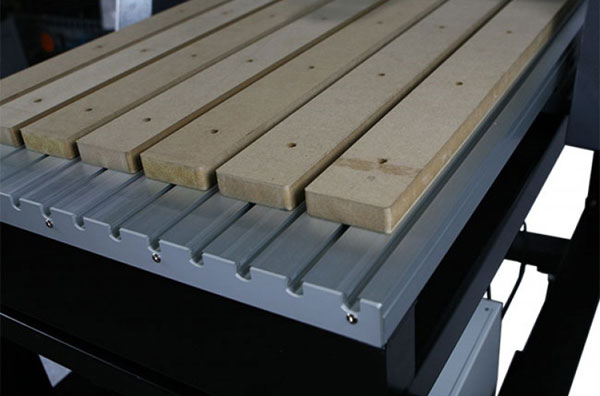

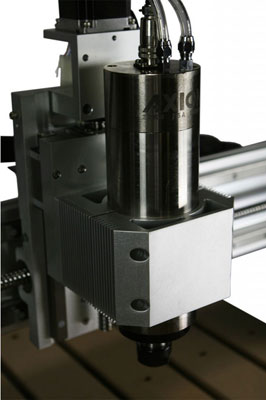

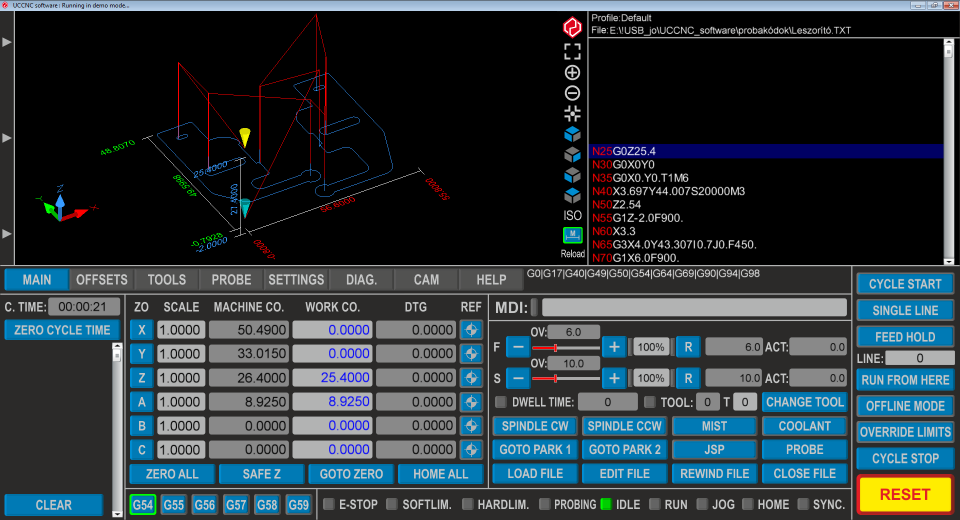

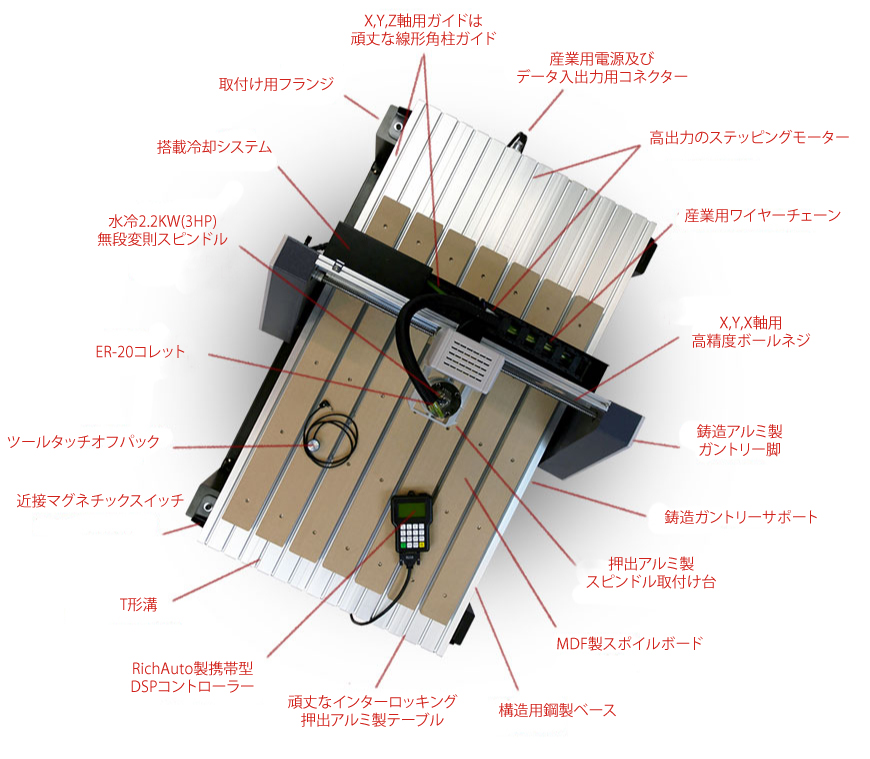

(特徴) ■ もうCNCルーターを動作させるためのパソコンは必要ありません。(DSP 　　コントローラーの場合)(データはPCで作ります)。 ■ 4軸(C軸)対応機種です。 ■ 48Vステッピングモーター採用で保持トルクがアップ。 ■ エレクトロスピンドルの採用で、高精度、且つ、高い処理能力を実現しました。 ■ 木材、人口木材加工のみならず樹脂、アルミ等の非鉄金属にも使用可能です。 ■ スピンドルの送り機構に高精度のボールネジを採用。 ■ 高精度、高出力のステッピングモーター採用 ■ 機械本体は頑丈な鉄製フレーム構造。 ■ ガントリークリアランスは165mm。 ■ ガントリーサポートは鋳鉄製で機械の剛性を高めました。 ■ テーブルはインターロッキングアルミ製。 ■ 全ての軸のガイドは角柱ガイド。 ■ 産業用DSP CNCモーションコントロールシステムを採用。 ■ MDFスポイルボードを装備。 ■ UCNCC versionも可能となりました。

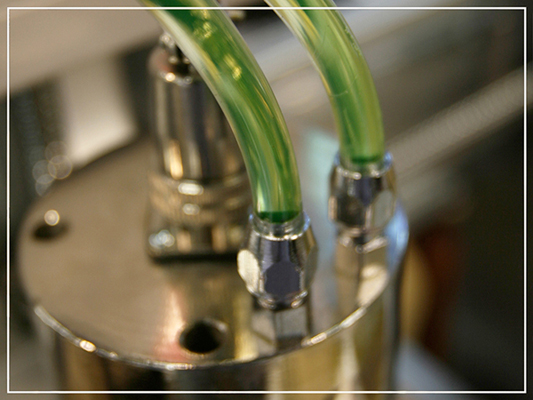

<<仕 　　　様>> A.22D & A.22 A.23D & A.23 A.24D & A.24 電源 単相200V 10A 単相200V 10A 単相200V 10A X軸行程 610mm 610mm 610mm Y軸行程 610mm 915mm 1210mm Z軸行程 153mm 153mm 153mm C軸行程 360° 360° 360° スピンドル 水冷エレクトロスピンドル 2.2kw(3HP) 水冷エレクトロスピンドル 2.2kw(3HP) 水冷エレクトロスピンドル 2.2kw(3HP) テーブル作業エリア 995mm×721mm 1300mm×721mm 1600mm×721mm 加工速度(最高Y軸) 300 IPM (5000mm/min) 300 IPM (5000mm/min) 300 IPM (5000mm/min) 位置決め精度 ±0.10mm ±0.10mm ±0.10mm コレット ER20 ER20 ER20 コレットチャック 6mm, 12mm 6mm, 12mm 6mm, 12mm スピンドルスピード 0〜24000RPM 0〜24000RPM 0〜24000RPM リニアガイドウェイ X/Y/Z X/Y/Z X/Y/Z 作業テーブル 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 ガントリーブリッジ 高精度アルミニウム押出 高精度アルミニウム押出 高精度アルミニウム押出 ガントリーサポート 低比重アルミ合金 低比重アルミ合金 低比重アルミ合金 ガントリークリアランス 165mm 165mm 165mm マシンベース 全溶接スチールフレーム 全溶接スチールフレーム 全溶接スチールフレーム 機械設置に必要な床寸法 995mm×949mm 1300mm×949mm 1600mm×949mm 機械の高さ 769mm 769mm 769mm 重量 120kg 136kg 150kg コントローラー DSP CNC モーションコントロールシステム サポート: スタンダードGコード, PLTフォーマット, メインストリームCAMソフト (Type3, Art cam, UG, Pro/E, Master CAM, Cimatron, Wentai) USB ポート, U disc, カードリーダーファイル, Plug & Play サポート言語: 英語

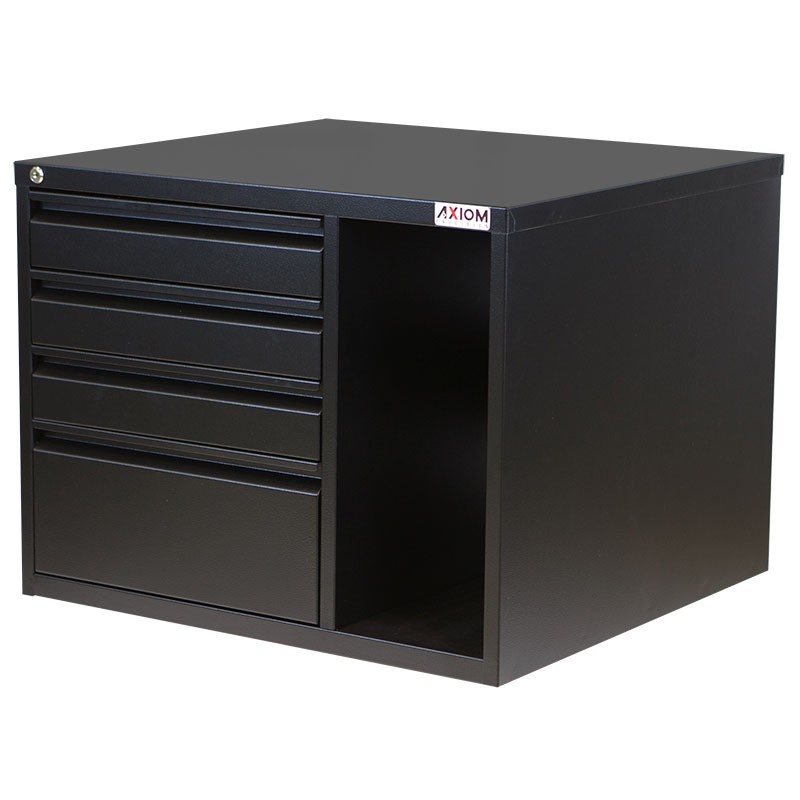

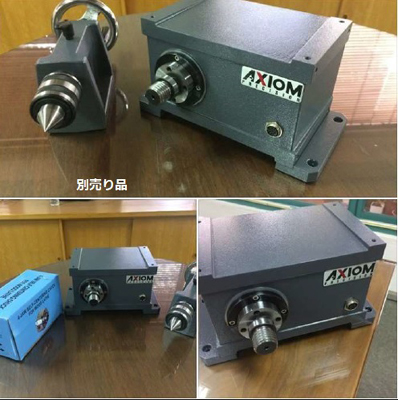

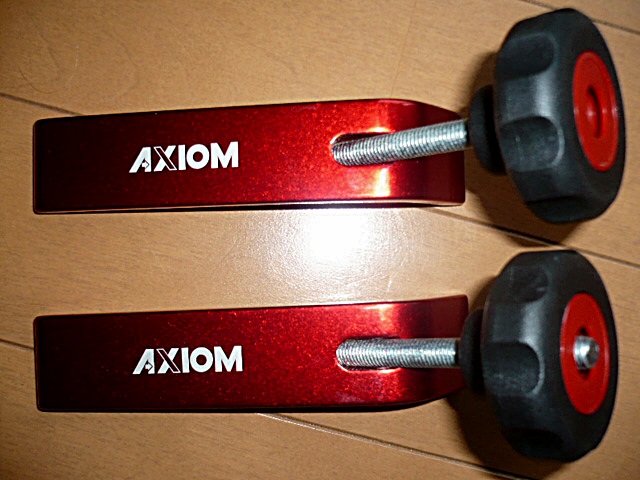

商　　　　品 　 　　品 　番 　　価　格(税込み) CNC ルーター A.22D A.23D A.24D UCNCC仕様 899,000円 949,000円 979,000円 全機種とも上記価格に45,000円アップ スタンドfor i2R 組立の様子はこちら>>> stand4 stand6 stand8 73,900円 79,900円 86,900円 集塵用アタッチメント 取付の様子はこちら>>> ADS 32,000円 木工用集じん機 オーバーアーム集塵システム 組立の様子はこちら>>> AOD468 77,900円 4軸用ロータリーキット 取付、使用の様子はこちら>>> ARK360 126,900円 ツールボックス 組立の様子はこちら>>> ARTB 74,900円 T溝用ホールドクランプ(2ヶ入り) 2HDC 2,400円 LEDランプキット 取付の様子は>>> ALED468 5,900円 ER20コレット 1/4インチサイズ 14ER20 1,600円 ER20コレット 1/2インチサイズ 12ER20 1,600円 　 ※上記のアクセサリの価格は、CNC本体と一緒の注文の場合のみに適用されます。
