(特徴)

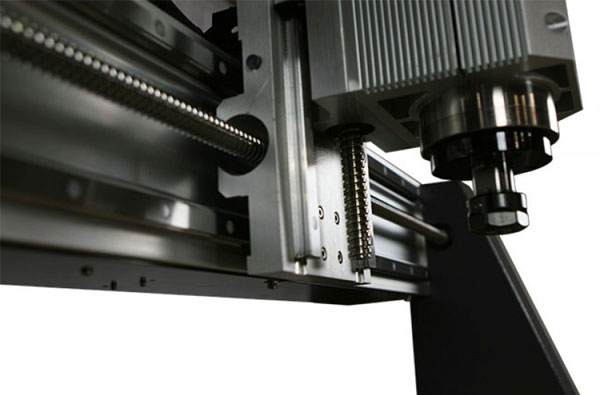

■ スピンドルの送り機構に高精度のボールネジを採用。
■ サーボモーター採用で、正確、且つ高速の加工が可能。
■ 木材、人口木材加工のみならず樹脂、アルミ等の非鉄金属にも使用可能です。
■ 機械本体は頑丈な鉄製フレーム構造。
■ ガントリークリアランスは203mm。

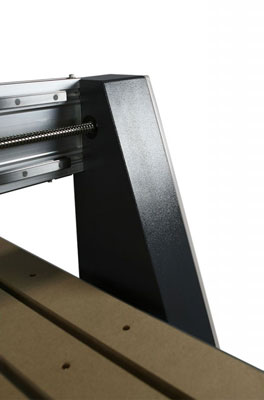

■ ガントリーサポートは鋳鉄製で機械の剛性を高めました。
■ テーブルはインターロッキングアルミ製。

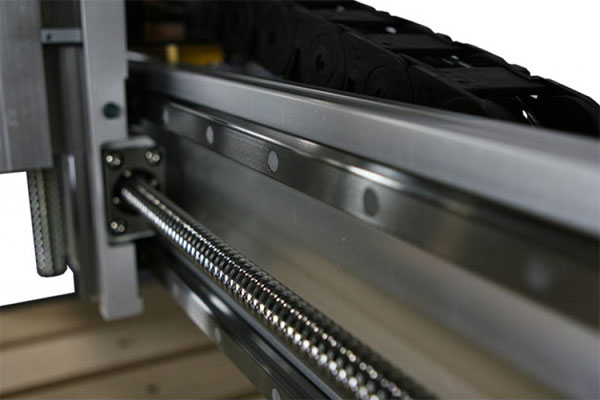

■ 全ての軸のガイドは角柱ガイド。
■ 産業用DSP CNCモーションコントロールシステムを採用。
■ MDFスポイルボードを装備。
| <<仕 様>> |
|
| 電源 |
単相200V 15A |
| X軸行程 |
1220mm |
| Y軸行程 |
1220mm |
| Z軸行程 |
195mm |
| スピンドル |
水冷エレクトロスピンドル 2.2kw(3HP) |
| テーブル作業エリア |
1300mm×1760mm |
| 加工速度(最高Y軸) |
320 IPM (8000mm/min) |
| 位置決め精度 |
±0.05mm |
| コレット |
ER20 |
| コレットチャック |
6mm, 12mm |
| スピンドルスピード |
0〜24000RPM |
| リニアガイドウェイ |
X/Y/Z |
| ボールねじ径 |
20mm |
| 作業テーブル |
高精度アルミニウム押出 |
| ガントリーブリッジ |
高精度アルミニウム押出 |
| ガントリーサポート |
低比重アルミ合金 |
| ガントリークリアランス |
203mm |
| マシンベース |
全溶接スチールフレーム |

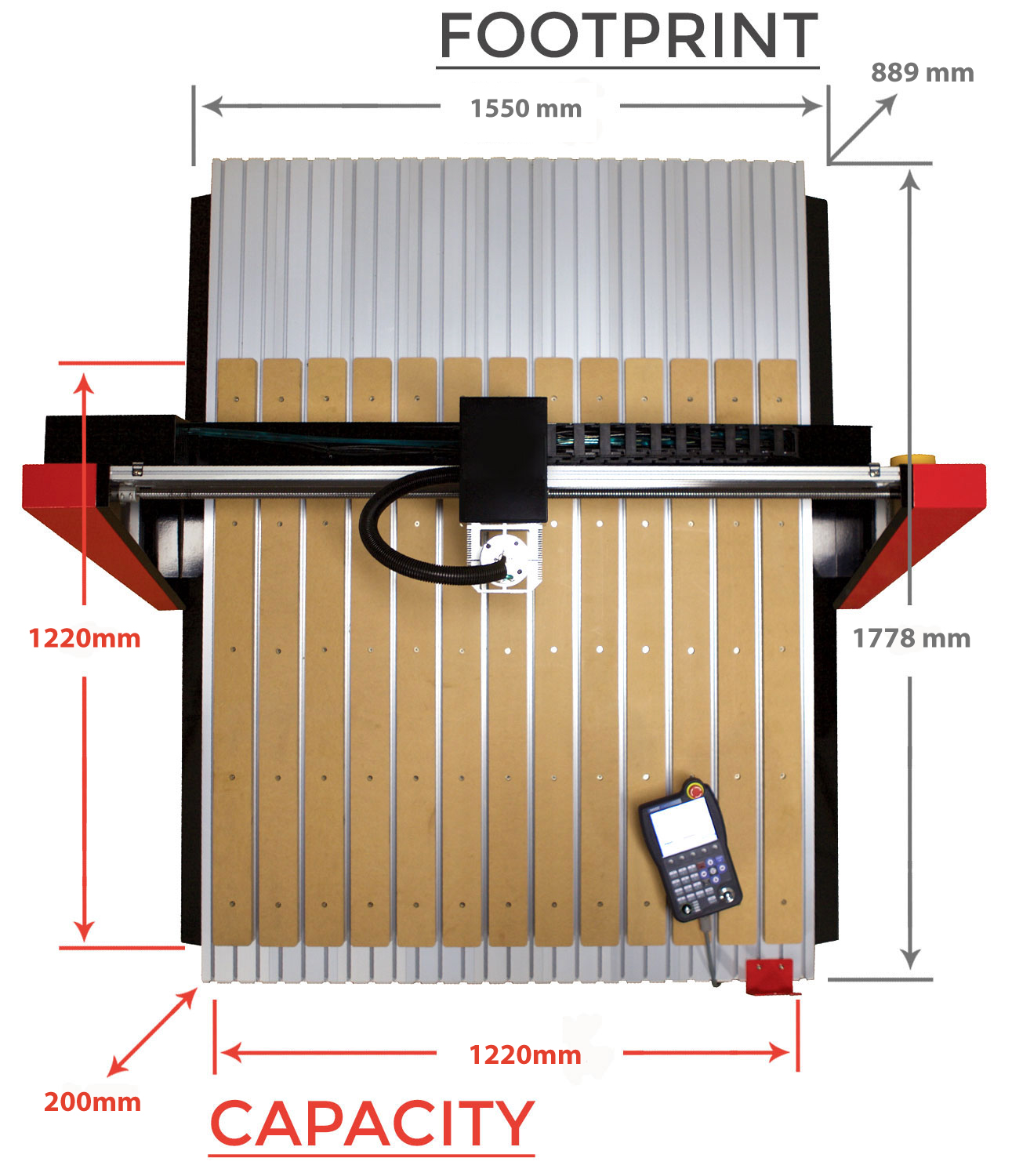

| 機械設置にに必要な床寸法 |
1778mm×1550mm |
| 機械の高さ |
890mm |
| 重量 |
575kg |
|
|
| (コントローラー) |
| DSP CNC モーションコントロールシステム, RichAuto B58 CNC コントローラー |
| サポート: スタンダードGコード, PLTフォーマット, メインストリームCAMソフト (Type3, Art cam, UG, Pro/E,
Master CAM, Cimatron, Wentai) |
| USB ポート, U disc, カードリーダーファイル, Plug & Play |
| サポート言語: 英語 |
| 商 品 |
品 番 |
価 格(税込,送別) |

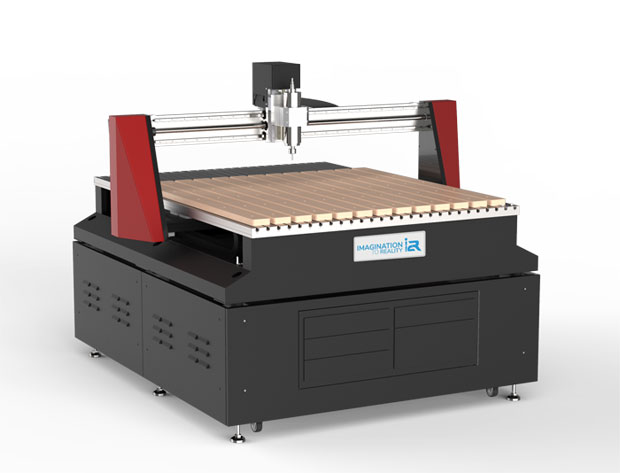

CNC ルーター
(スタンド含む) |
i2R E.44 |
詳細はお見積もりで
|
| 集塵用アタッチメント |
ADS |
32,000円 |
| オーバーアーム集塵システム |
AOD468 |
97,900円 |

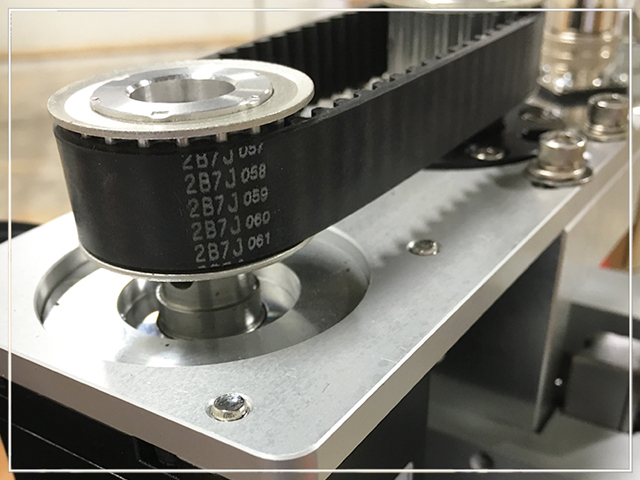

| 4軸用ロータリーキット |
ARK360 |
169,000円 |

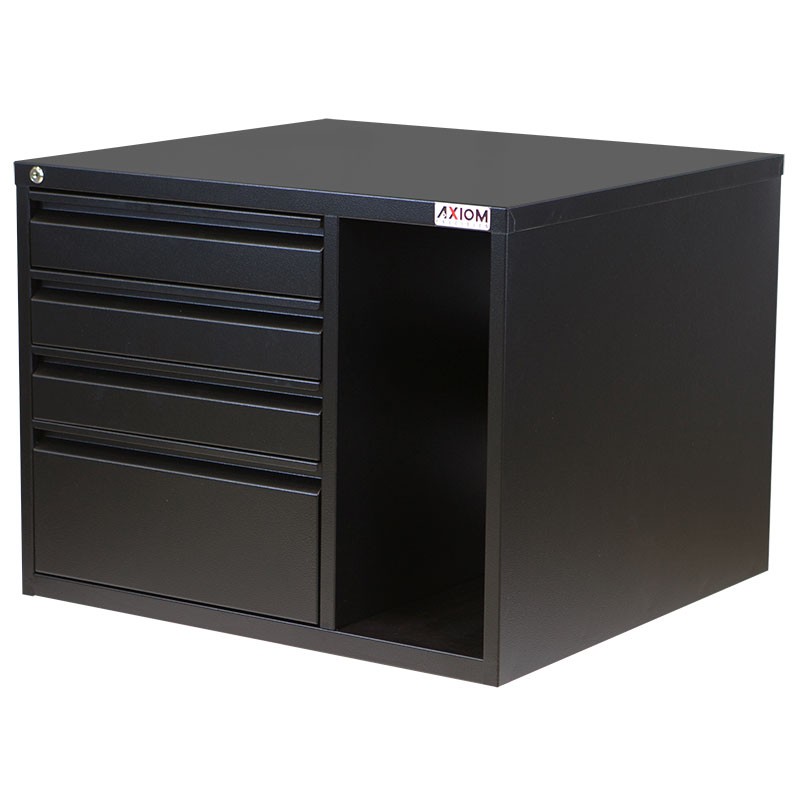

| ツールボックス |
ARTB |
97,900円 |

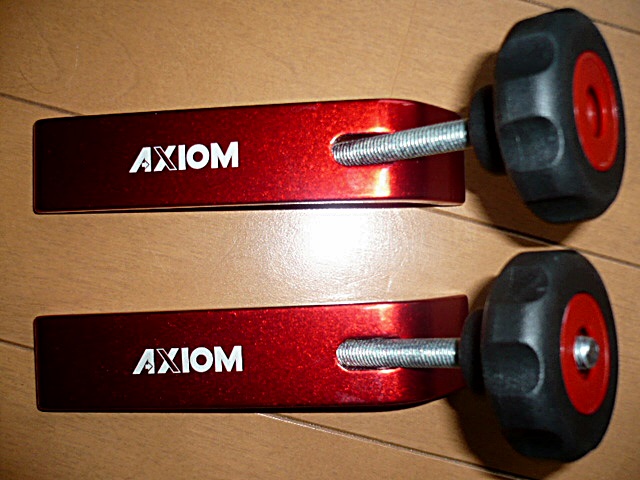

| T溝用ホールドクランプ(2ヶ入り) |
2HDC |
3,900円 |
| ER20コレット 1/4インチサイズ |
14ER20 |
1,600円 |
| ER20コレット 1/2インチサイズ |
12ER20 |
1,600円 |
※上記のアクセサリの価格は、CNC本体と一緒の注文の場合のみに適用されます。
(ソフトウェアのご紹介)
2DのCAMソフトで、最も定評のあるのはVcarve Pro 7.5(日本語版)
Cut3D(英語版)
PhotoVcarve(英語版)
|
|
